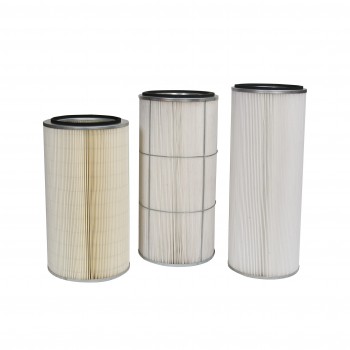

320X600 mm TOZ BOYA KABİN FİLTRESİ (KAĞIT)
KAĞIT FİLTRE TEKNİK ÖZELLİKLERİ 1M² İÇİN
– Kağıt gramajı : 130gr/m²
– Reçine oranı : %5
– Pişirme ısısı : 140°C
– Max.patlama basıncı : A=10cm² 13,9mbar
– Min.partikül çapı : 10µm
– Hava geçirgenliği : at 2 mbar A=20cm² 250 l/m².s
– Basınç düşmesi : 250kPa/>
– Media Menşe-i : Germany
FİLTRE TEKNİK ÖZELLİKLERİ
– Ölçü : D:324mm d:213mm d2:14mm h: 600mm
– Açık alan : 36mm 165 pilise 7m² civarı
– Conta : 10X15mm kauçuk.
– Kapak : 0,70mm kalınlık, elektrogalveniz kaplamalı
– Kapak : Kapalı kapak monte edilmiş pul takviyeli
– Kapak yapıştırma : Çift kompenantlı polüüretan
– İç mantel : 0,70mm kalınlıkta, elektrogalveniz kaplamalı, genişletilmiş saç
– Jet pulse basıncı : 5 bar
– Patlama bacıncı : 6 bar
– Jet pulse verimlilik : %35
– Tozlanma verim kaybı : %60
– Toz geçirme : 7µm> 2000 saat sonra
– Bakım şekli : Sadece jet pulse (yüzey teması zararlıdır)
– Nem ve suya dayanıklılık : Yok
– Depolama şekli : Karton kolisi içerisinde,poşetlemeden,üzerine ağırlık koymadan,conta üste gelecek şekilde, yüksek ısıya maruz bırakmadan, üzeride ki toz iyice temizlenmiş şekilde.
– Geri dönüşüm : Filtre contası hariç doğada tamamen çözünebilir,
NAKLİYE (KARGO-AMBAR) ALICIYA AİTTİR
320X600 mm TOZ BOYA KABİN FİLTRESİ (KAĞIT)
- Filtre kapakları 0,60 mm kalınlıkta ve elektrogalvaniz kaplamalı sac ile sıvama usulü imal edilir.
- Filtre iç yüzeyindeki Mantel ismi ile adlandırılan iç muhafaza sacı 0,65 mm kalınlıkta ve elektrogalvaniz kaplamalı sac işlenerek imal edilir.
- Filtre montaj yapışkanı çift kompenentli poliüretan malzemedir.
- Filtre contası pres uygulayacağı yüzeydeki pürüzleri kapatabilecek nitelikte 10x10 mm ölçülerinde kendinden yapışkanlı üründür.
- Geçirgen yüzey ( filtre kağıdı )
Pilise Derinliği : 42 mm
Pilise Adedi : 150
Yüzey Açılımı : 6,84 m²
1 m² filtre kağıdı için geçerli olan doneler aşağıdaki gibidir :
Ağırlık : 130 gr/m²
Kağıt Kalınlığı : 0, 762 mm
Dalga Derinliği : 0,35 mm
Patlama Ağırlığı : 310 kPa – 3,2 kg/cm²
Max.Geçirgenlik : 22 micron
Min.Geçirgenlik : 16 micron
Reçine Oranı : %20
Uçucu Sıvı Oranı : %5
Isı Dayanıklılığı : 130 C ( Direkt ateş ile yanar, bu değer hararet ile ilgilidir.)
Patlatma Basıncı : 8,20 bar (max.)
Hava Geçirgenliği : 1.800 sa./m³
BAKIM VE MONTAJ
- Filtre renk değişim veya temizlemek amacıyla kabin dışına alındığında, yere vurmadan veya yüzeye sert bir cisim ile vurulmadan temizlenmelidir.
- Filtre yerine takılırken contanın kabindeki karşılığı kuru bir bezle silinmeli ve filtre üzerindeki conta yüzeyi hafif yağlanarak zemine oturtulduktan sonra saplama vidasının boşluğu alınıp 1,5/2 tur ile sıkıştırılmalıdır. Fazla sıkıştırma filtreyi ezeceği gibi contada da mutlaka deformasyon yaratacaktır.
- Uzun süre depo ortamında bekletilecek filtrelerin mutlaka kolisi içerisinde muhafaza edilmesi gerekmektedir. Aksi takdirde filtre görsel olarak hasar görebileceği gibi havadaki nemi soluyan kağıt, sisteme montajla birlikte deliklere nüfuz edecek toz ile birleşince gözeneklerde patlatma ile temizlenemeyecek tıkanmalara yol açacaktır. Bu da filtrenin ömrünü min.%50 azaltır.
- Kompresör sisteminde kurutucu filtre olması şarttır.Aksi durumda yukarıdaki arıza yaşanabileceği gibi boya kalitesi de buna oranla düşecektir.
- Patlatma sıklığı ve patlatma basıncı filtrenin ömrüne direkt etkendir ve muhakkak profesyonel kişiler tarafından ayarlanmalıdır.
- Yukarıdaki teknik verilere uygun hava geçirgenliği olmayan sistemlerde muhakkak değerlere uygun filtreler tercih edilmelidir.Bu değerlerin tespiti teknik servisimiz tarafından yapılabilmektedir.
- Filtrenin ömrü; kullanım şekli, kullanım sıklığı ve filtrenin kalitesi ile alakalıdır. Yukarıdaki noktalara uyulması halinde filtreyle minimum 4 ay sorunsuz şekilde çalışmak mümkündür. Kağıt filtrenin geçirgenlik ömrünü uzatmak yalnızca büyük micron değerlerine sahip filtre kağıdı ile olabilmektedir. Bu da filtre kağıdının arka yüzeyine boya geçirmektedir. Doğal olarak geçen boya türbinden baca yolu ile dışarı atılmakta ve zaman ile türbin ve salyangoz içerisinde bir yoğunluk yaratarak hava geçiş debilerini düşürmeye sebebiyet vermektedir.
